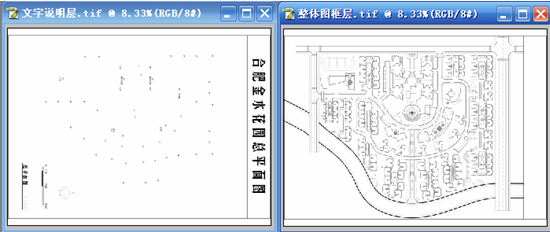

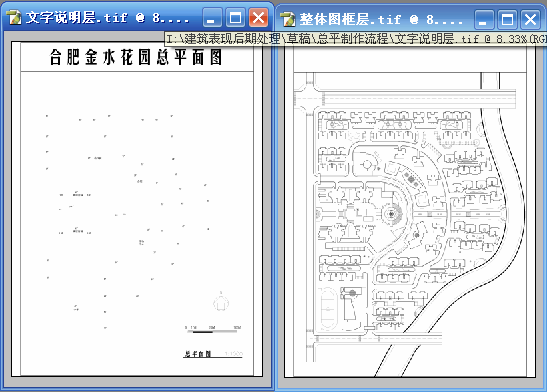

一、啟動PhotoShop軟件，打開整體圖框?qū)?span style="line-height: 120%">.TIF和文字說明層.TIF。如圖01所示。

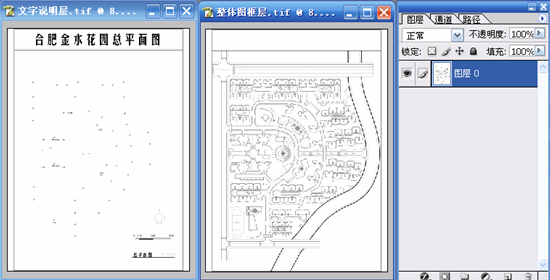

二、通過“圖像”——“旋轉畫布”——“90 度（逆時針）”命令分別對“整體圖框?qū)?TIF”和“文字說明層.TIF”進行調整。結果如圖02所示。





三、通過“圖層”——“新建”——“背景圖層”命令，將“背景層”轉換為普通層“圖層0”。結果如圖03所示。

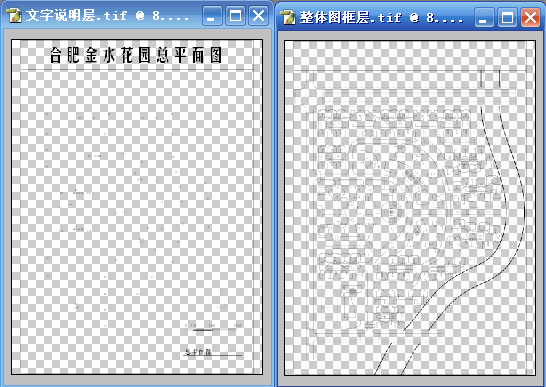

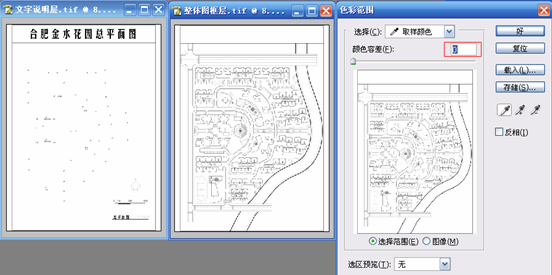

四、通過“選擇”——“色彩范圍”命令，分別將“整體圖框?qū)?TIF”和“文字說明層.TIF”的白色空白部分吸取得到選區（注：色彩范圍的顏色容差設置為“0”，以免誤選擇到圖框部分。），并按“Delete”刪除。具體參數和結果如圖04～圖05所示。

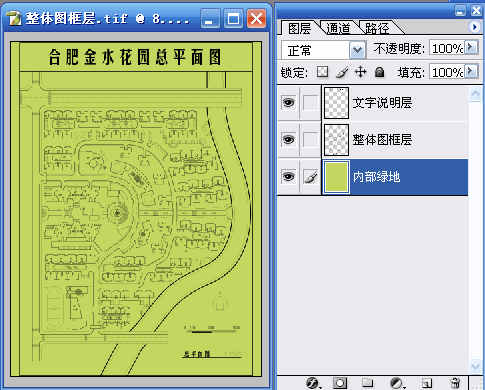

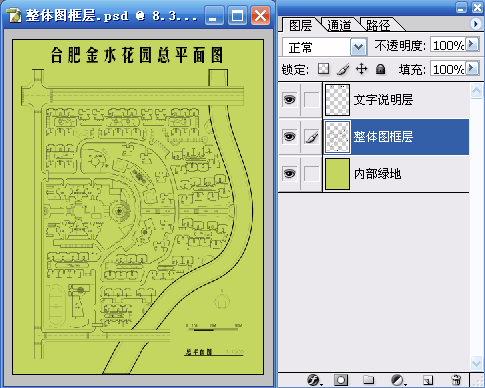

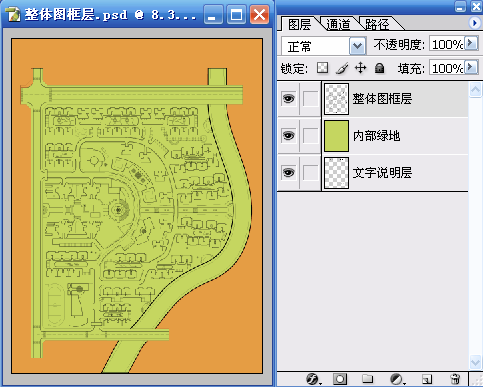

五、使用移動工具（V）將“文字說明層”移動到“整體圖框?qū)?rdquo;的畫布上來，新建圖層命名為“內部綠地”層，并填充前景色（R：197　G：214　B：96）。結果如圖06所示。

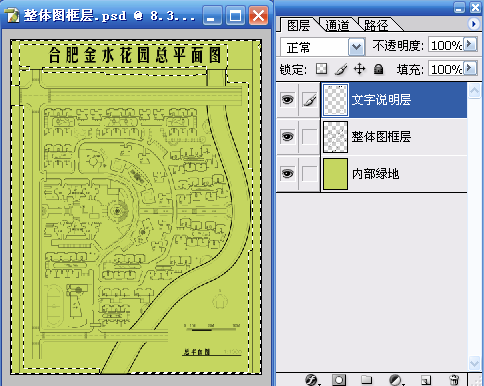

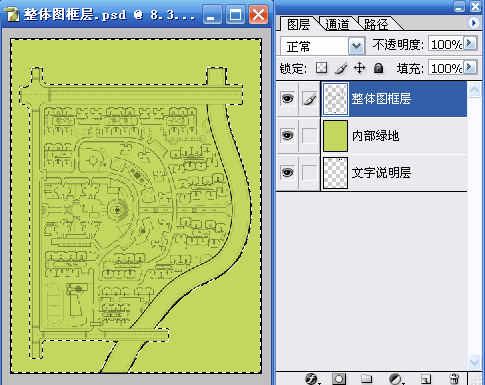

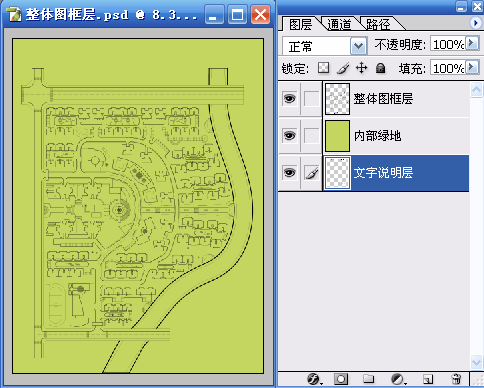

六、使用矩形選框工具（M）將外圍的線框部分選擇到，并分別在“文字說明層”和“整體圖框?qū)?rdquo;分別使用刪除，再將“文字說明層”移動到最底層以免影響后面的操作。結果如圖07～圖09所示。

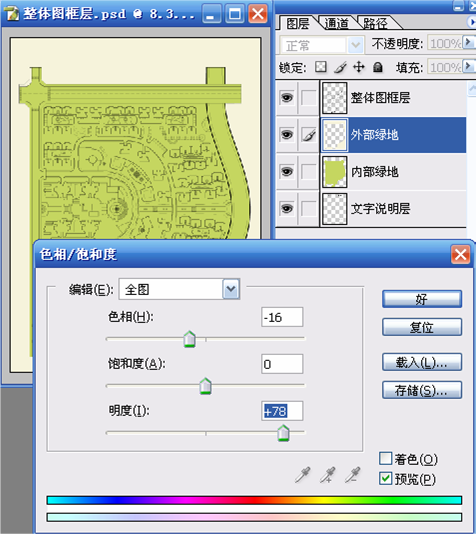

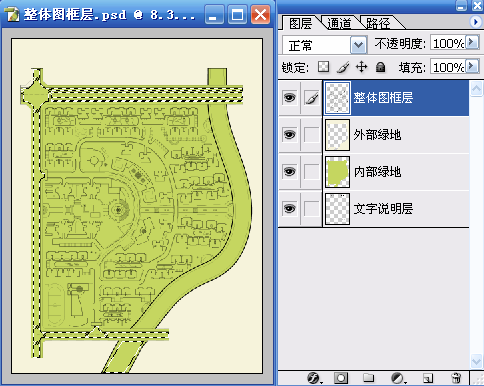

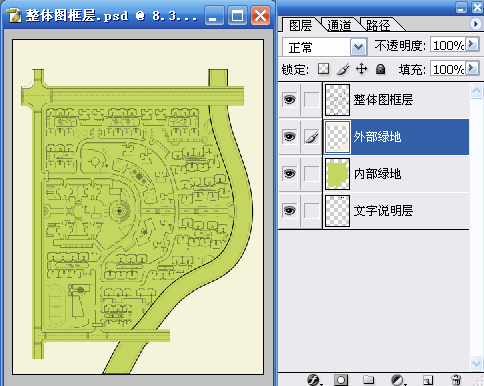

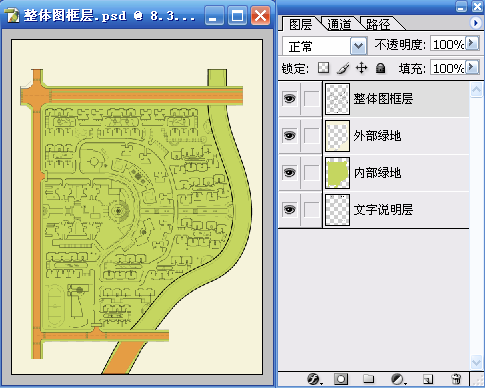

七、使用魔棒工具（W）在“整體圖框?qū)?rdquo;選擇主干道以外的區域，再利用快速蒙版（Q）的臨時用紅色著色功能進行檢查，檢查無誤后再次按（Q）鍵退出快速蒙版，選擇“內部綠地”層使用 “通過剪切的圖層”命令（Ctrl+Shift+J）得到新圖層，并命名為“外部綠地”。使用“色相/飽和度”命令（Ctrl+U）對“外部綠地”層進行色彩和明度的調整以便于和“內部綠地”層進行區分。具體參數和結果如圖10～圖13所示。

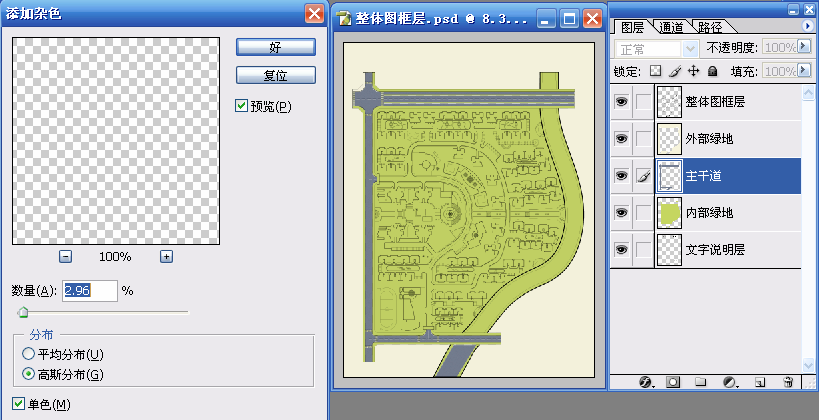

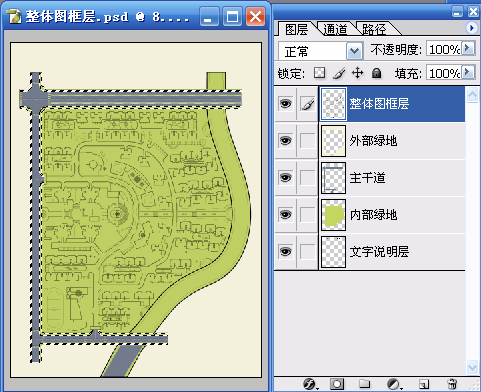

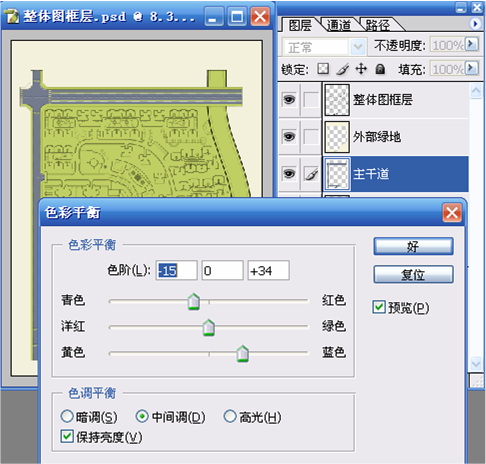

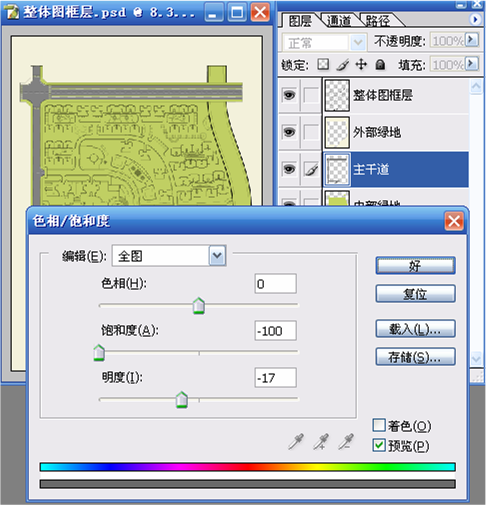

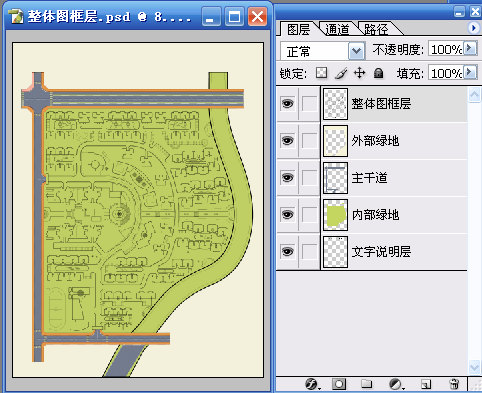

八、使用如步驟七的方法對主干道進行制作和區分。具體參數和結果如圖14～圖18所示。

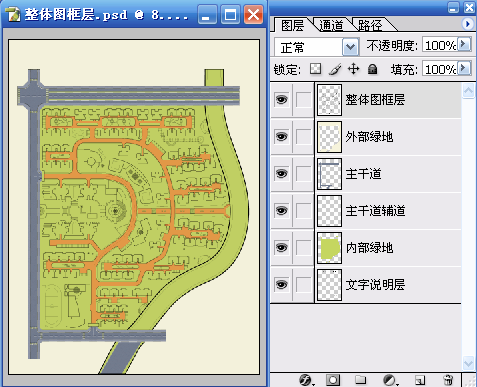

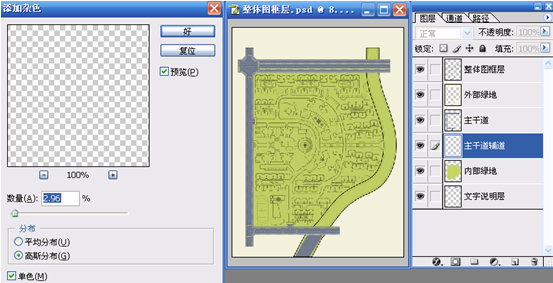

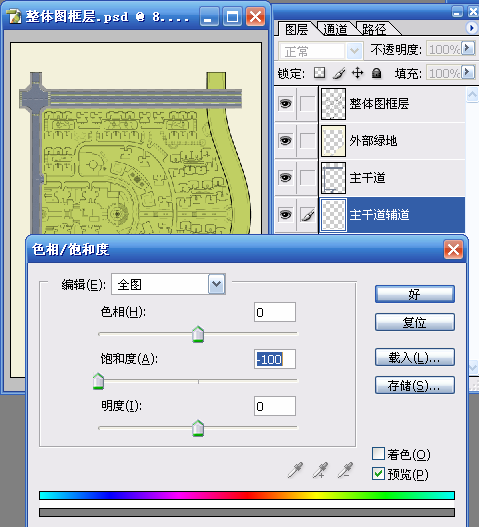

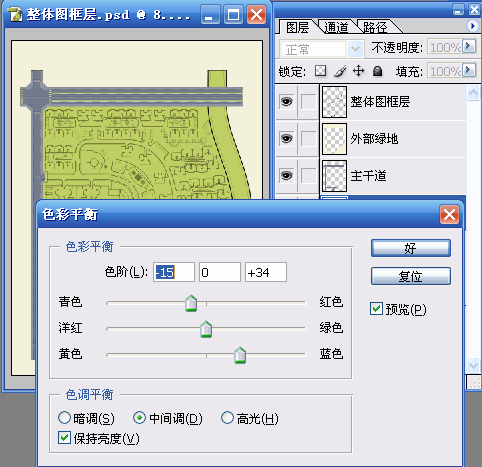

九、使用如步驟七的方法對主干道輔道進行制作和區分。具體參數和結果如圖18～圖23所示。

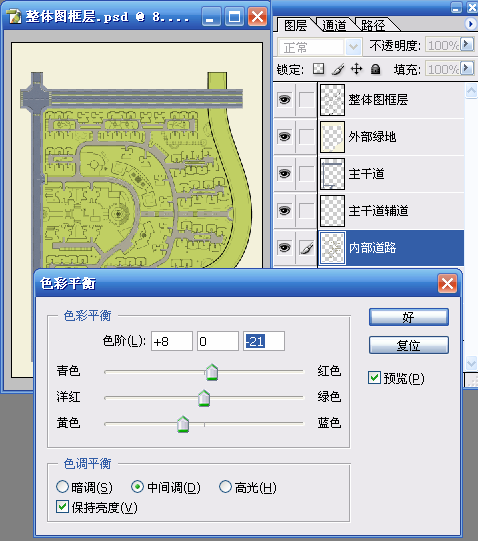

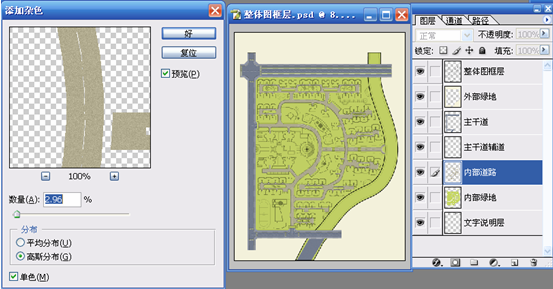

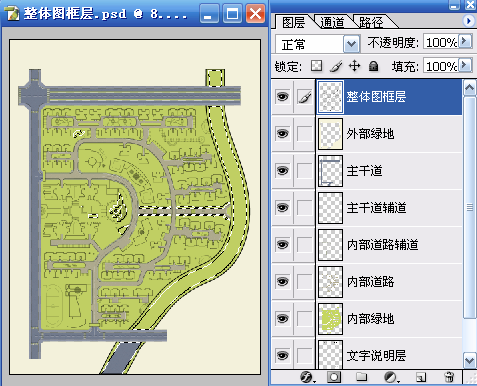

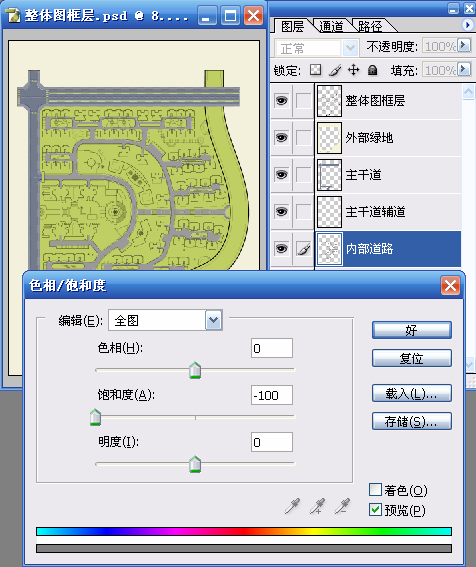

十、使用如步驟七的方法對內部道路進行制作和區分。具體參數和結果如圖24～圖28所示。

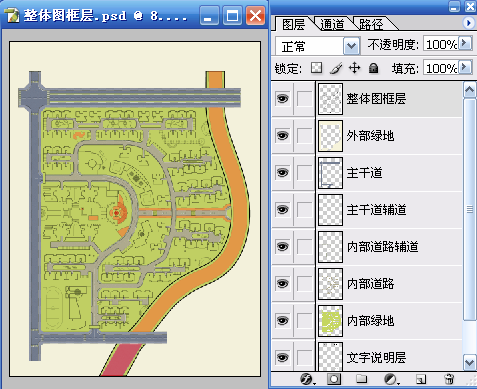

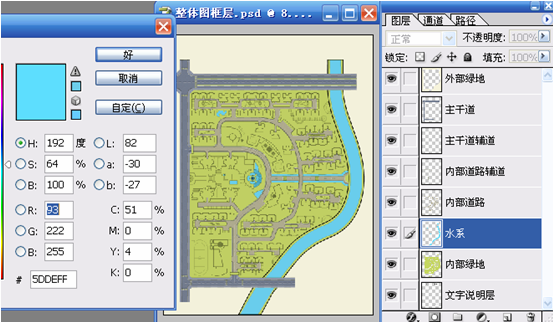

十一、使用如步驟七的方法對水系進行制作和區分。具體參數和結果如圖29～圖31所示。
